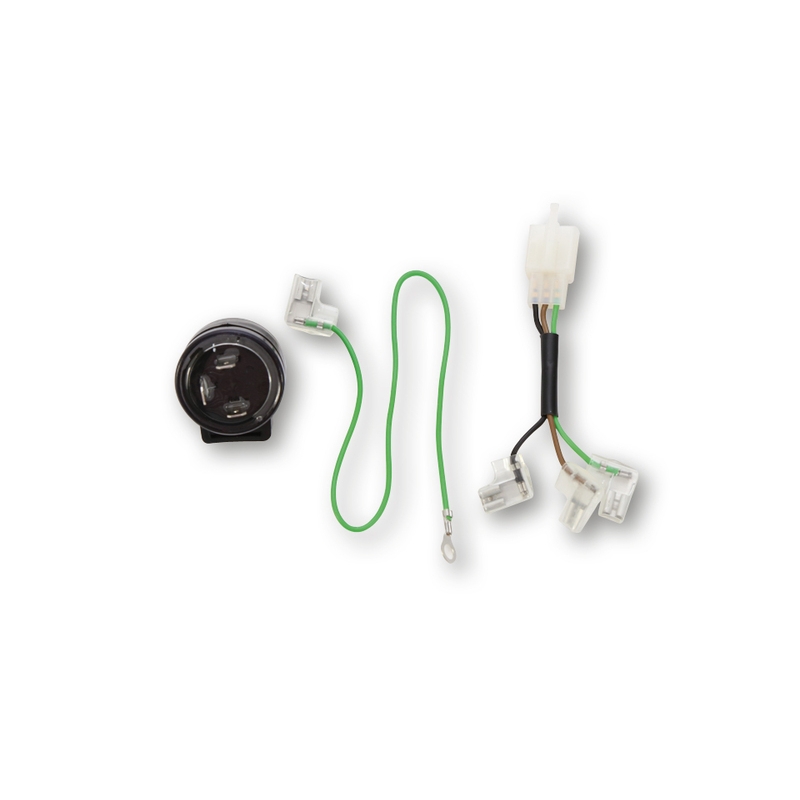

Relé para intermitentes LED HIGHSIDER smart

Relé de intermitencia universal inteligente HIGHSIDER de 3 terminales Relé de intermitencia universal utilizable con frecuencia de parpadeo ajustable. Con este relé es posible operar una combinación de intermitentes de LED y bombilla. También se cuenta con función de intermitencia de advertencia. Dimensiones Ø 37 mm Altura: 35 mm Datos técnicos y conexiones Voltaje: 12 V Absorción de carga: min. 5 mA ~ máx. 15 A Consumidores: min. 0,06 W ~ máx. 180 W 49 B = Batería (12V +) Entrada 31 G = Tierra (-) 49a L = Luz (al interruptor del indicador) Asegurar el cable verde separado a G (31) y al punto de tierra del vehículo. Para vehículos con enchufe de 3 vías y asignación de 2 terminales (49, 49a) Para vehículos con enchufe de 3 vías y asignación de 3 terminales (49, 49a, 31) usar el cable verde en el conector del adaptador (por favor, verificar si la asignación es correcta). Alcance del suministro: 1 pieza Nota: ¡No funciona a 6V! Extracción StVO: La frecuencia de intermitencia debe ajustarse a 1.5 Hz +/- 0.5 Hz (90 pulsaciones +/-30 pulsaciones por minuto).

HIGHSIDER smart 3-Pin Universal flasher relay
Universally usable flasher relay with adjustable flashing frequency. With this relay it is possible to operate a flasher combination of LED and bulb. A warning flashing function is also provided.

Dimensions
Ø 37 mm
Height: 35 mm

Technical data and connections
Voltage: 12 V
Load absorption: min. 5 mA ~ max. 15 A
Consumers: min. 0.06 W ~ 180 W max.

49 B = Battery (12V +) Input
31 G = Ground (-)
49a L = Light (to indicator switch)

Fasten separate green cable to G (31) and vehicle ground point.
For vehicles with 3-way plug and 2 pin assignment (49, 49a)
For vehicles with 3-way plug and 3 pin assignment (49, 49a, 31) use the green cable on the adapter plug (please check if the assignment is correct).

scope of supply: 1 piece

Note: No function at 6V !
extract StVO: The flashing frequency must be set to 1.5 Hz +/- 0.5 Hz (90 pulses +/-30 pulses per minute).
