Kit de faro auxiliar LED DENALI DM con cableado y controlador DialDim™

Kit de faro auxiliar LED DENALI DM con cableado y controlador DialDim™.

Kit compuesto por:

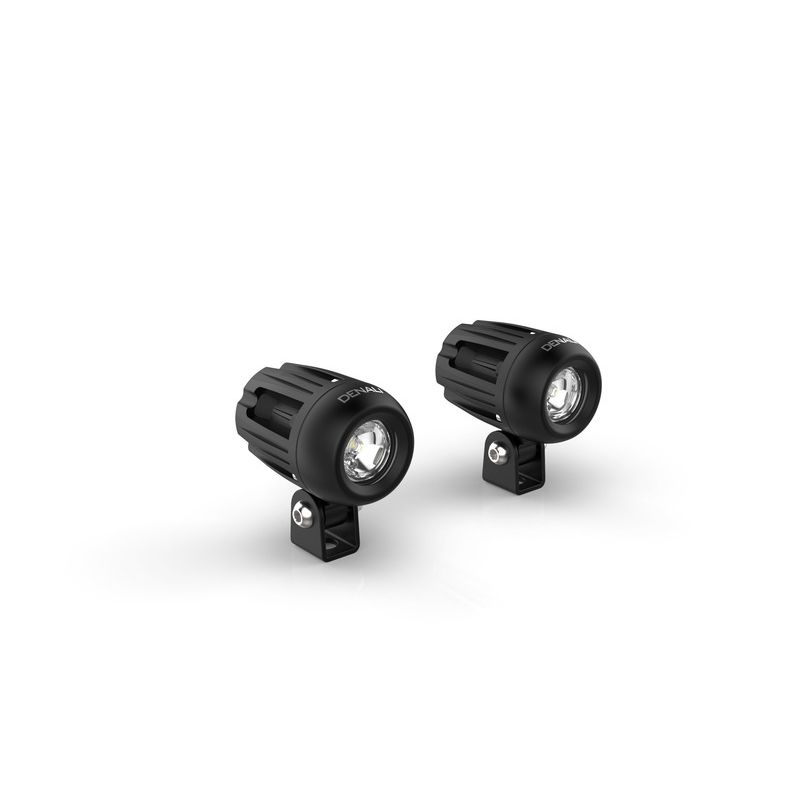

• (x2) - Faro auxiliar LED DENALI DM DataDim™
• (x1) - Controlador de iluminación DENALI DialDim™
• (x1) - Adaptador de cableado DENALI DialDim™ Plug & Play - Harley-Davidson Pan America 1250

Descripción de componentes:

1 - FARO AUXILIAR LED DENALI DM DATADIM™

El DM fue diseñado para concentrar los 1095 lúmenes en una pequeña óptica para crear una luz súper compacta que es increíblemente brillante a la vista. Estas luces son la solución ideal para la visibilidad diurna, pero seguirán eclipsando su típica luz alta.

Características del módulo de DM

• LED Cree de la serie de alta intensidad con una salida de 1095 lúmenes por cápsula
• La luz impermeable sumergible DrySeal™ puede soportar los entornos más extremos
• Los biseles de policarbonato Impact PC™ no se agrietan, destiñen ni corroen como los biseles de aluminio tradicionales.
• LiveActive™ Thermal Management mantiene los LED fríos evitando la pérdida de salida de luz por sobrecalentamiento
• Soporte de montaje de perfil bajo con herrajes de acero inoxidable incluidos
• Incluye lente de inundación adicional aprobada por E-Mark
• Lentes ámbar disponibles (se venden por separado) DNL.DM.10100

Especificaciones del pod de DM

• LED: (1x) 10 vatios Cree XPL HI
• Consumo de energía: 0,8 amperios
• Lúmenes brutos: 1095
• Compatible con DataDim™: Sí
• Voltaje de funcionamiento: 12 VCC
• Tamaño de la vaina: 1.7 "redondo x 2.4" de profundidad
• Peso de la vaina: 0.5 lbs
• IP67 a prueba de agua y sumergible
• Lente de inundación aprobado por E Mark

DM Pod: ¿Qué hay en la caja?

• (1x) cápsulas de luz LED
• (1x) Lentes puntuales (instaladas)
• (1x) lentes de inundación elípticas aprobadas por E-Mark (incluidas)
• (1x) Soportes de bisagra con herrajes de acero inoxidable M8
• (1x) Coleta de cableado

2 - CONTROLADOR DE ILUMINACIÓN DENALI DIALDIM™

Nuestro innovador controlador de iluminación DialDim™ cuenta con un interruptor de atenuación de halo multicolor que le permite encender/apagar y atenuar de forma independiente dos juegos de luces auxiliares de 3 cables desde un solo arnés de cableado consolidado. El interruptor de halo LED muestra su configuración exacta y permite una atenuación sin esfuerzo sobre la marcha. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos; simplemente haga doble clic para cambiar entre los dos circuitos.

El controlador también cuenta con entradas de luz alta, señal de giro y bocina para desbloquear funciones de flash inteligente que pueden cancelar sus luces auxiliares con su señal de giro, encender sus luces auxiliares como una señal de giro o encender sus luces cuando suena su bocina.

¡Más funciones, más comentarios!

Nuestro interruptor de atenuación de halo multicolor pendiente de patente puede hacer mucho más que solo encender y apagar las luces y atenuarlas. Para empezar, muestra la intensidad exacta de ambas luces para que nunca tengas que adivinar si las luces están encendidas o en qué intensidad están configuradas.

Gracias a los circuitos con fusibles electrónicos, el interruptor de halo también puede mostrar y permitirle seleccionar los valores de los fusibles para cada circuito. Y si se dispara un fusible, el halo de LED se volverá rojo proporcionando retroalimentación en tiempo real y permitirá restablecer el fusible.

Por último, pero no menos importante, el halo del interruptor también funciona como un monitor de batería con una función de corte de bajo voltaje. Nuestro primer diseño en la industria parpadeará en diferentes colores al encenderse para mostrar el estado de la batería y apagará automáticamente las luces auxiliares si el voltaje de la batería cae por debajo de los 10,8 voltios.

Tanto la carcasa del controlador como el interruptor cuentan con un diseño totalmente resistente al agua con juntas y juntas tóricas en cada unión para garantizar un funcionamiento sin problemas en entornos al aire libre.

Características

• ENCENDIDO/APAGADO y atenuado - Controle de forma independiente el encendido/apagado de dos juegos de luces y el nivel de intensidad con el único interruptor DialDim™. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos. Haga doble clic para cambiar entre los dos circuitos.
• Sincronización alta/baja - Sus luces auxiliares cambiarán automáticamente entre la configuración tenue seleccionada y la intensidad máxima con el interruptor de luz alta de fábrica. Simplemente conecte el cable de entrada azul al circuito de luz alta de su vehículo para habilitar esta función.
• Modo sigilo - Una configuración inteligente de atenuación del 0 % en el interruptor permite que las luces estén "apagadas" durante las condiciones normales de manejo, pero aumentarán al 100 % de intensidad con el interruptor de luces altas de su vehículo. Las luces también reaccionarán a las entradas de la señal de giro y la bocina en este modo, pero permanecerán apagadas cuando no se detecten entradas.
• Cancelar con señal de giro - Cuando está habilitado, las luces principales (circuito azul 1) se cancelarán en sincronización con su señal para evitar "lavar" su señal de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
• Flash como señal de giro - Cuando está habilitado, las luces de visibilidad ámbar (circuito verde 2) parpadearán en sincronización con las señales de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
• Luz estroboscópica con bocina - Cuando está habilitado, las luces auxiliares en ambos circuitos parpadearán a 4 Hz cuando suene la bocina. Simplemente conecte el cable de entrada verde al circuito de la bocina de su vehículo para habilitar esta función.
• Circuitos fusionados electrónicamente - ¡Ambos circuitos de luz están fusionados electrónicamente y se pueden configurar directamente desde el interruptor mismo! El halo se iluminará en rojo para notificarle cuando se dispare un circuito con fusible.
• Indicador de visualización de voltaje - Al arrancar el vehículo, el halo del interruptor parpadeará en verde para indicar que el voltaje de la batería está en buen estado o parpadeará en rojo para indicar que el voltaje de la batería está por debajo de 11,8 V.
• Corte de bajo voltaje - Si el voltaje de la batería cae por debajo de 10,8 V, las luces no se encenderán, lo que evitará que se quede varado. El halo del interruptor parpadeará 4 LED rojos para indicar la condición de bajo voltaje.

*Para habilitar las funciones relacionadas con la luz de carretera, la señal de giro y la bocina, debe conectarse a un circuito limpio de 12v en su vehículo. Para deshabilitar estas funciones, simplemente no se conecte al circuito del vehículo correspondiente.

Especificaciones del producto

• Dos circuitos de luz totalmente independientes.
• Ocho niveles de intensidad por circuito (5%, 15%, 30%, 45%, 60%, 75%, 100%)
• Ocho valores de fusibles electrónicos (1A, 2A, 4A, 6A, 8A, 10A, 15A, 20A)
• Cinco cables de entrada de características (encendido, luz alta, bocina, giro a la izquierda, giro a la derecha)
• 20 A máx. por circuito (30 A máx. combinados)
• Voltaje de funcionamiento: 12 VCC

¿Qué hay en la caja?

• (1x) Arnés del controlador DialDim™
• (1x) Interruptor multifunción DialDim™
• (1x) Soporte de interruptor de manillar de 7/8"
• (4x) Extensiones de luz Plug-&-Play de 66"
• (1x) Arnés de cables del gatillo de entrada universal

3 - ADAPTADOR DE CABLEADO DENALI DIALDIM™ PLUG & PLAY - HARLEY-DAVIDSON PAN AMERICA 1250

Este adaptador de cableado permite la conexión plug-and-play entre nuestro controlador de iluminación DialDim estándar y la Harley-Davidson Pan America 1250. Para instalar, simplemente conecte el conector blanco a nuestro controlador DialDim y los conectores restantes en línea en el faro Pan America, la bocina , y conectores de señal de giro.
