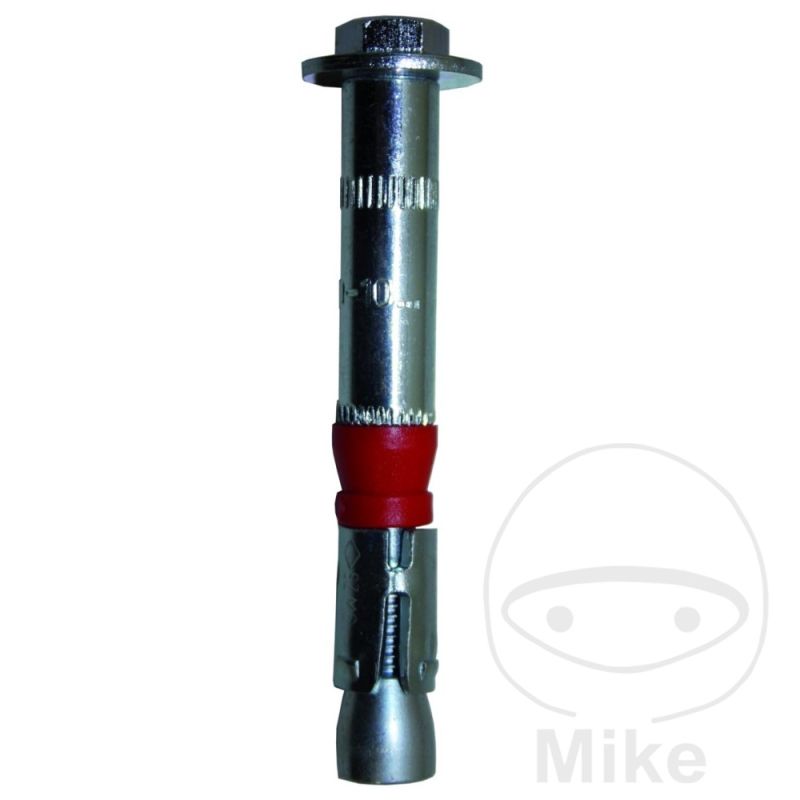

Espigas SZ-S 10/10

Clavija 10/10 SZ-S

El anclaje de alta resistencia SZ, aprobado por la ETA, es un sistema de anclaje a presión de alto rendimiento

con manguito especial de triple expansión, que permite cargas admisibles muy elevadas con pequeñas

cargas admisibles con distancias centrales y de borde pequeñas.

El anillo de compresión de plástico garantiza que la pieza de fijación esté permanentemente arriostrada contra el sustrato.

Ventajas

- Cargas laterales y de tracción muy elevadas

Ejemplos de aplicación

Anclajes medios y pesados en hormigón agrietado y no agrietado,

Por ejemplo, soportes de acero, barandillas, máquinas, andamios, soportes.

Diámetro de la broca mm: 10

Longitud total de la espiga en mm: 75

Tema: M6

Profundidad de la perforación mm: 65

Profundidad de anclaje requerida en el hormigón mm: 60

Espesor máx. de sujeción del componente mm: < 10

Par de apriete taco Nm: 15
