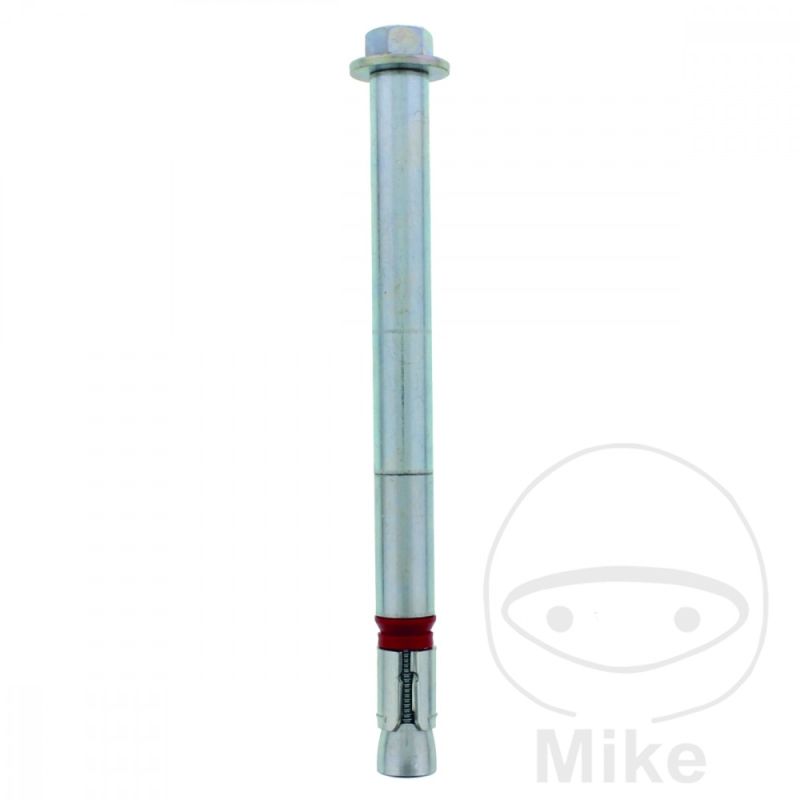

Espigas B 24/156

Anclaje SZ-B

Versión con cabeza de perno, acero galvanizado, homologada para anclajes medios y pesados en hormigón agrietado y no agrietado.

El anclaje para cargas pesadas SZ con homologación ETA, opción 1, es un sistema de anclaje pasante de alto rendimiento con un manguito de expansión triple especial, que permite cargas admisibles muy elevadas con distancias entre ejes y entre bordes reducidas.

El anillo de presión de plástico garantiza que el elemento de fijación esté permanentemente tensado contra el sustrato y evita que el anclaje gire durante la instalación.

Ventajas

- Cargas de tracción y cizallamiento muy elevadas

Ejemplos de aplicación

Anclaje medio a pesado en hormigón agrietado y no agrietado,

por ejemplo, soportes de acero, barandillas, máquinas, andamios, ménsulas.

Diámetro de la broca mm: 24 Longitud total del taco mm: 290

Tamaño de rosca: M 16

Profundidad del agujero mm: 275

Profundidad de anclaje requerida en hormigón mm: 215

Máx. Espesor de sujeción componente mm:

Par de apriete espiga Nm: 160

Unidad de embalaje: 1
