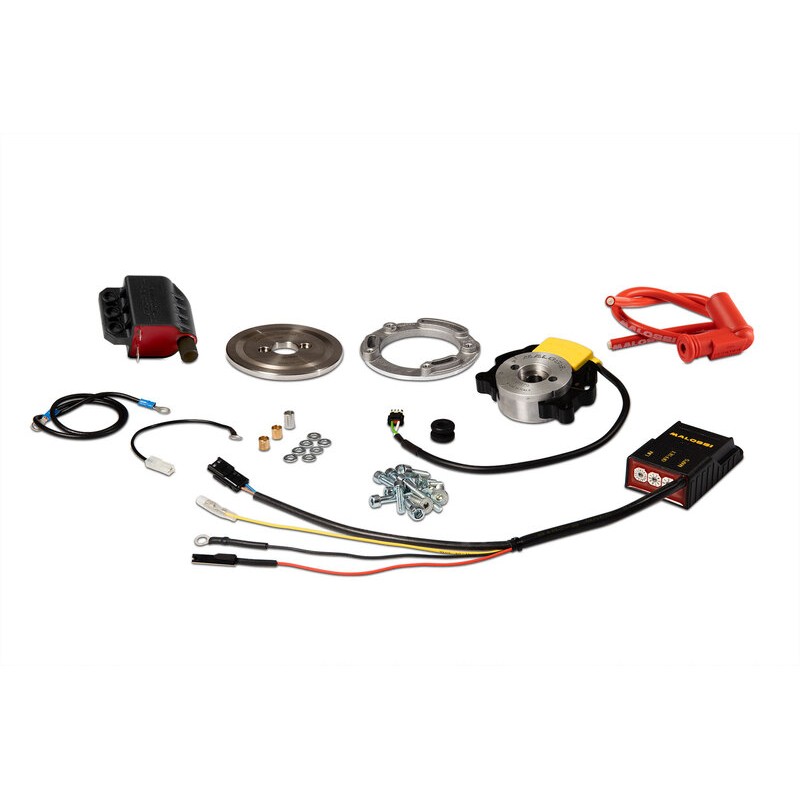

Encendido con rotor interno MALOSSI MHR Team II 50cc

EL ENCENDIDO MHR TEAM II ES UNA NOVEDAD ABSOLUTA!!!

Gestiona varios mapas simultaneamente cambiando con un simple click. Permite modificar el mapa seleccionado moviendo el desplazamiento (+ o – 2°).

Estos nuevos encendidos Malossi concentran en sí mismo el máximo de la tecnología aplicada a las competiciones. Los nuevos encendidos por medio de rotor interno nacen de la exigencia de superar las limitaciones técnicas de los grupos volante-encendido de origen, los cuales, más allá de los 10.000 revoluciones/minuto, no garantizan una constancia de prestación provocando notables y a veces insuperables problemas de puesta a punto de los medios de competición.

Hemos desarrollado las centralitas mas resistentes a las interferencias mediante el desarrrollo de un microprocesador uP STM8 – 8 bit con capacidad de procesamiento superior @ 20 MIPS: garantizando una eficacia de chispa mayor que en la version anterior!

La gama MHR Team II esta dotada de centralita de avance variable con no reasignable con 3 trimmer :

• el primero (MAPS) para determinar el mapa de antemano
• el segundo (OFFSET) permite cambiar el mapa deseado en + o – 2°
• el tercero (LIM) indicado en particular para motores de 4 tiempos, permite variar el funcionamiento del limitador de rpm (de 11.500 a 14.300 rpm + limitador excluido)

También cuenta con 8 mapas preestablecidos , que se dividen en:

• 1 para motores 4T avance variable
• 6 para motores 2T avance variable
• 1 con avance fijo

Han sido revisados además los otros componentes fundamentales como la bobina de alta tensión, capaz de suministrar una tensión de descarga máxima >40 KV para los regímenes normales de rotación del motor de >3000 RPM y un extraordinario tiempo de subida @10bar> 1750 V/uS.
¡Una de las novedades más importantes es el nuevo grupo rotor-estátor, cuyo componente estático ha sido completamente rediseñado bajo el perfil mecánico y electrónico!

En las instrucciones de montaje se proporcionaran todos los graficos con avances ajustados para diferentes motores.

Rendimiento eléctrico mejorado en un 20%. Reducción del régimen mínimo de puesta en marcha de 450 rpm a 370 rpm.
Los efectos de esta última evolución se traducen en un aumento de la tensión suministrada a la bujía, con el mismo régimen de rotación, de relevancia lejos de ser desdeñable respecto al modelo anterior.

CARACTERÍSTICAS TÉCNICAS

Centralita

Centralita con avance variable dotada de 3 trimmer:

• trimmer MAPS: selecciona mapa de avance
• trimmer OFFSET: cambio de mapa seleccionado + o - 2°
• trimmer LIM: variacion de accion del limitador de rpm (16 posiciones posibles)

8 mapas preestablecidos:

• 1 para motores 4T avance variable
• 6 para motores 2T avance variable
• 1 con avance fijo

• Sistema basado en uP SYM8 -8 bit con capacidad de procesamiento superior a @ 20 MIPS ( millon de instrucciones por segundo).
• Reduccion del tiempo de procesamiento, mejorando la precision y estabilidad de la actuacion del avance.
• Arquitectura de Hardware con mejora del blindaje antiparasitario.
• Cableado con clase de temperatura 105° C.
• Conmutador para compensar errores de calentamiento del volante de +/- 2° con discretizacion de 0.5°.
• 8 tablas de avance seleccionables con conmutador externo.
• Tabla de avance vectorial compuesta de 24 breakpoints e interpolacion lineal.
• Gestion de sobreregimen con conmutador externo de 16 posiciones.
• Soft cut para una intervención graduale del limitador.
• 15 posiciones de regulacion del limitador de 11.500 a 14.300 con pasos de 200 RPM, mas una posicion de exclusion de limitador).

Bobina de alta tensión

• Tensión de descarga máxima > 40 KV para regímenes de rotación motor >3000 Rpm
• Máximo pico de tensión bobina con gap abierto > 50KV
• Tiempo de subida @10bares > 1750V/uS

Grupo rotor-estator

• Reducción peso de la parte del estátor aproximadamente el 30%, -100gr totales.
• Circuito magnético monolítico de alta permeabilidad.
• Optimización del recorrido magnético.
• Potenciación de la parte enrollada, con cable de clase térmica superior y aumento del diámetro del cable.
• Rendimiento eléctrico mejorado en un +20%.
• Reducción del régimen mínimo de puesta en marcha de 450 Rpm a 370 Rpm.
• Conector miniaturizado impermeable, certificado IP67, con bloqueo de la retención.
• Cableado clase automotriz.
• Rotor Ø 58 con magnéticos permanentes en Neodimio.

ATENCIÓN : con este tipo de encendido la instalaciòn elèctrica del veiculo serà desconectada.
