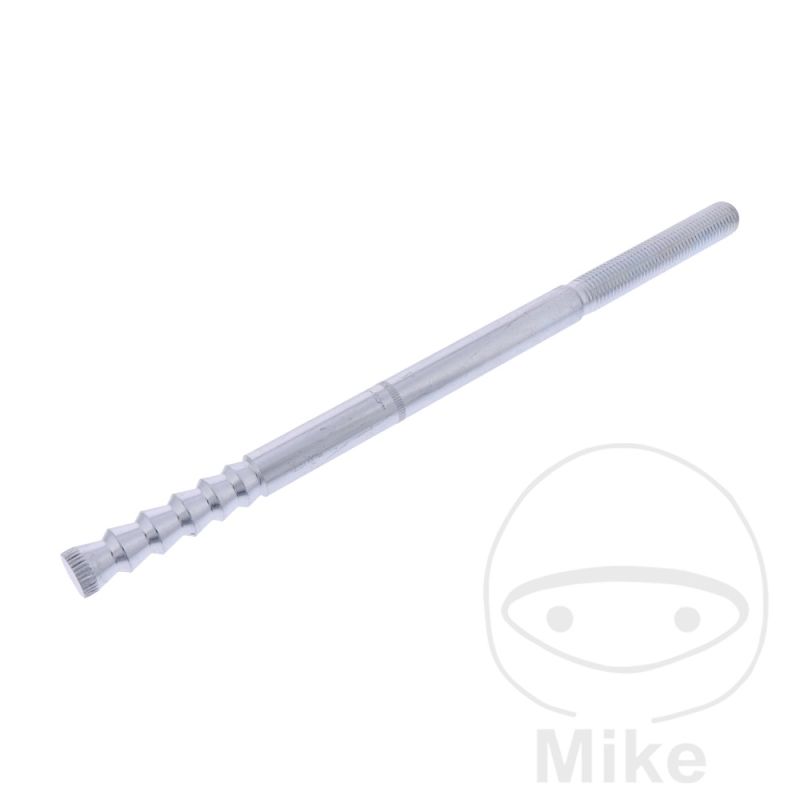

Ankerstange M16-165/315 VMZ-A 125 M16-165/315

Barra de anclaje VMZ-A 125 M16-165/315

El sistema de inyección VMZ consiste en una barra de anclaje con elementos especiales cónicos y un

Mortero de inyección de 2 componentes. Esta combinación permite colocar altas cargas con pequeñas

distancias entre ruedas y ejes en el subsuelo.

De este modo, combina las ventajas de los anclajes compuestos y los de expansión en uno solo aprobado

sistema para hormigón agrietado y no agrietado.

Ventajas

- Es necesario un bajo espesor de los componentes de hormigón

- aprobado para su uso a partir de -5° C por debajo de la temperatura del suelo

- de una variedad de barras de anclaje, el diámetro apropiado y

se puede seleccionar la profundidad de anclaje óptima

- la mayor eficiencia económica posible de la fijación gracias a anclajes más pequeños con

menos esfuerzo de perforación

Ejemplos de aplicación

Anclaje de cargas pesadas en hormigón agrietado y no agrietado,

por ejemplo, construcciones de acero, ménsulas, construcciones de fachada

Mortero de inyección: VMZ 345 (JM-No. 486.04.09)

Diámetro del taladro mm: 16

Longitud total de la clavija en mm: 315

Tema: M16

Profundidad del orificio de perforación mm:

profundidad de anclaje necesaria mm: 220

Espesor máximo de sujeción:

Par de apriete taco Nm: 50
