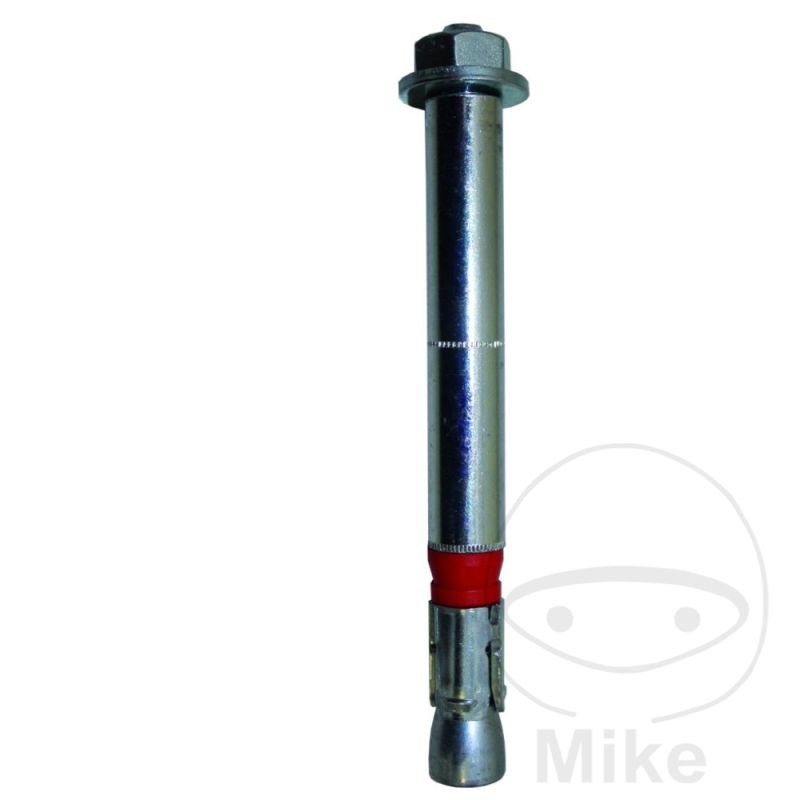

Espigas SZ-B 15/45

Clavija 15/45 SZ-B

El anclaje de alta resistencia SZ, aprobado por la ETA, es un sistema de anclaje a presión de alto rendimiento

con manguito especial de triple expansión, que permite cargas admisibles muy elevadas con

cargas admisibles con distancias centrales y de borde pequeñas.

El anillo de compresión de plástico garantiza que la pieza de fijación esté permanentemente arriostrada contra el sustrato.

Ventajas

- Cargas laterales y de tracción muy elevadas

Ejemplos de aplicación

Anclajes medios y pesados en hormigón agrietado y no agrietado,

Por ejemplo, soportes de acero, barandillas, máquinas, andamios, soportes.

Diámetro de la broca mm: 15

Longitud total de la clavija mm: 141

Tema: M10

Profundidad del orificio de perforación mm: 120

Profundidad de anclaje requerida en el hormigón mm: 85

Espesor máx. de sujeción del componente mm: < 40

Par de apriete taco Nm: 50
